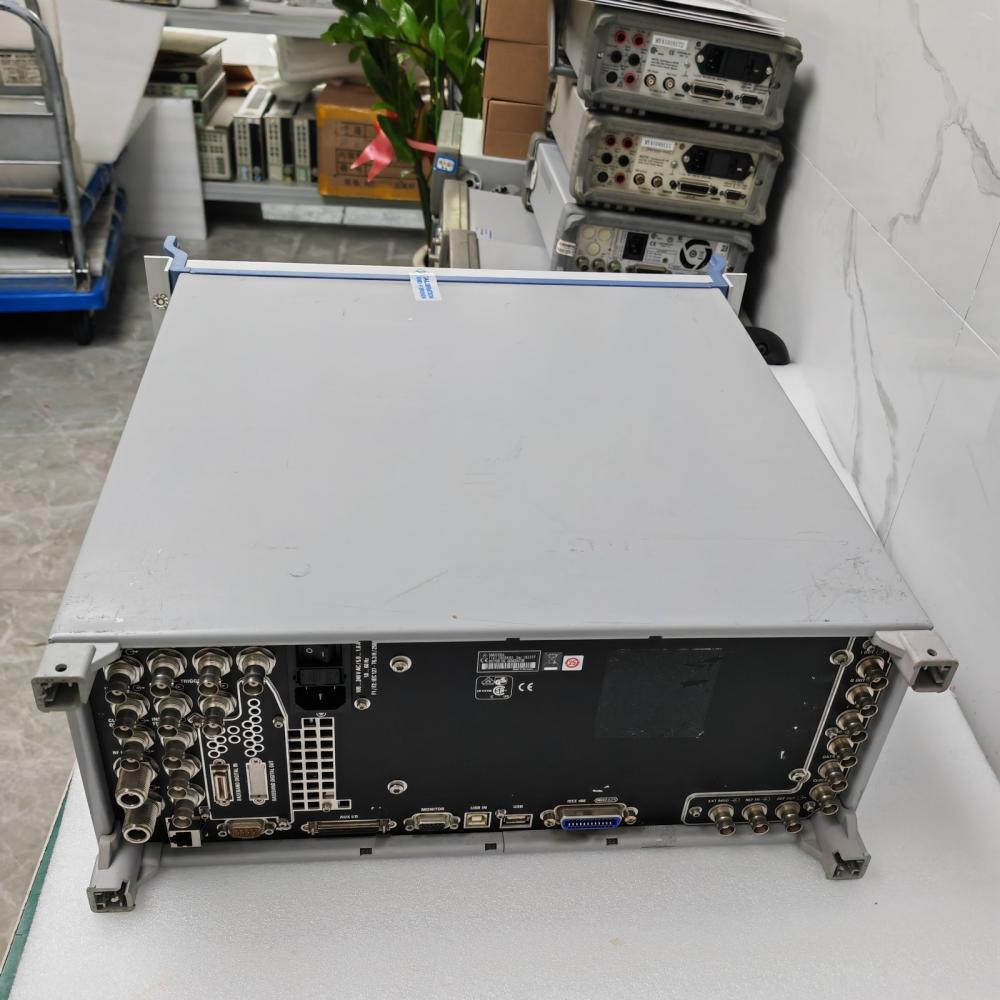

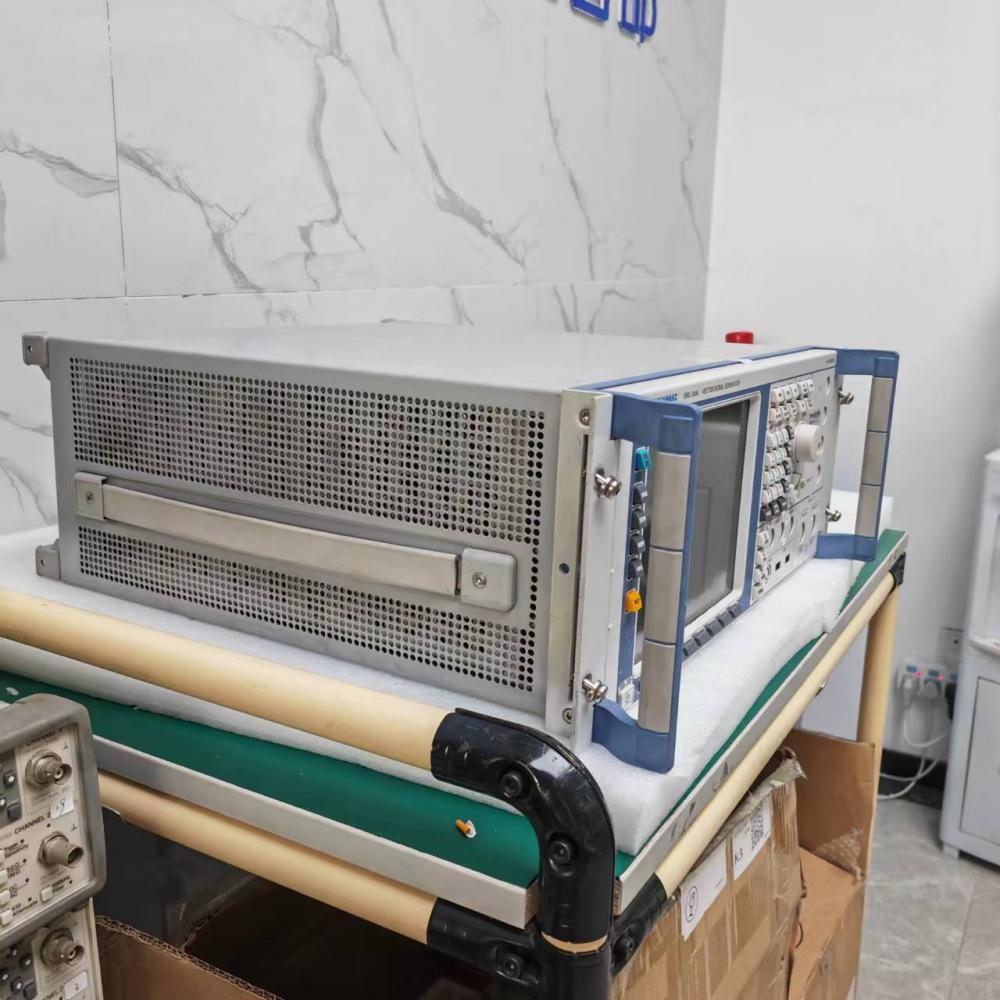

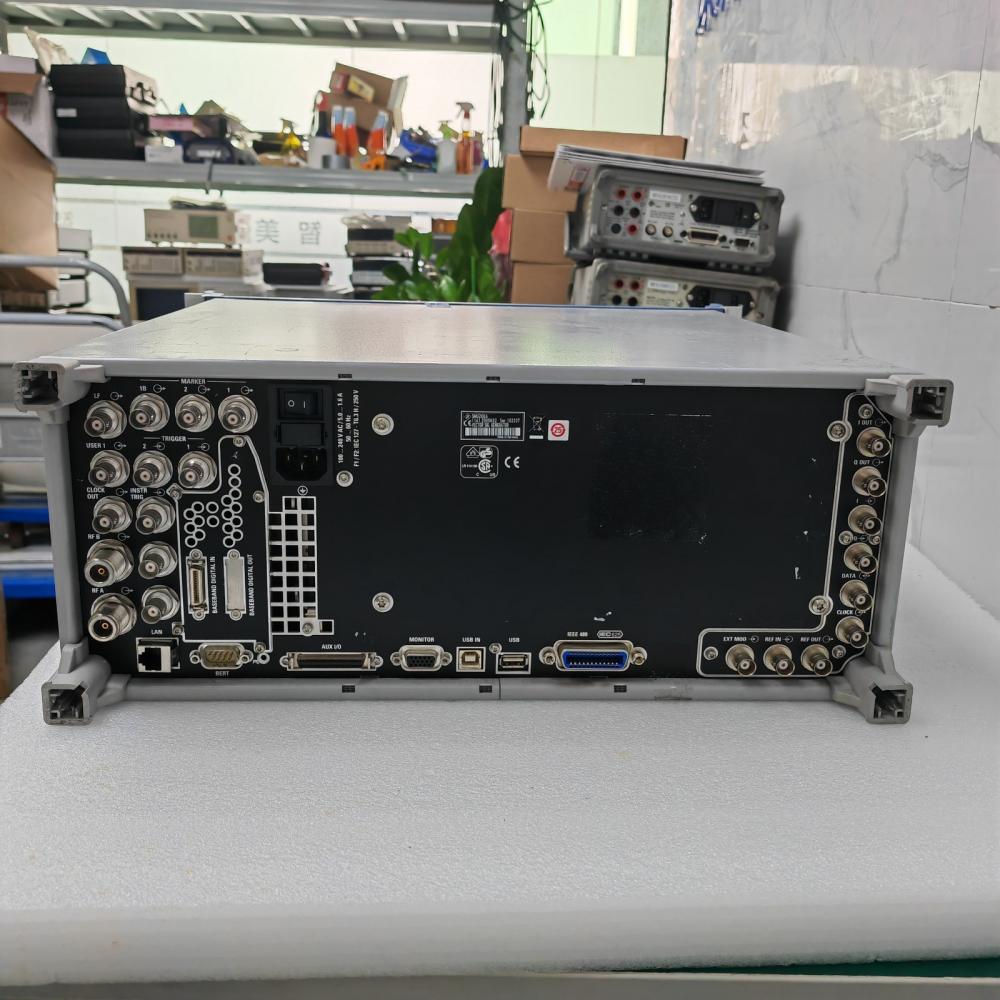

主要特点
第一条射频通道从 100 kHz 至 2.2/3/4/6 GHz
选配第二条射频通道从 100 kHz 至 2.2/3 GHz
提供两条完整的基带通道
支持 3GPP LTE FDD 和 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE演进、TD-SCDMA, WiMAX™ 及其他重要数字标准
2×2 MIMO,可实时衰落
两台仪器组合使用可实现2×4或 4×2 MIMO
可选配高达40条衰落路径的衰落模拟器
I/Q 调制器射频带宽高达 200 MHz
可选配带实时编码器的基带发生器和任意波形发生器
出色的射频性能
特点包含两个信号发生器
第一条射频通道的频率选择范围是100 kHz 到2.2 GHz/3 GHz/4 GHz/6 GHz
可选择上限为2.2GHz或3GHz的第二条射频通道
提供两条完整的基带通道
在数字域内可无遗漏的合并各种基带信号(例如用于多种标准****的测试)
出色的信号质量
I/Q 调制器射频带宽高达 200 MHz
单边带相位噪声非常低,典型值只有-135 dBc (f = 1 GHz, 20 kHz 载波偏置, 1 Hz 测量带宽)。 采用增强相位噪声性能时典型值为 -139 dBc
宽带噪声典型值为 -153 dBc (CW, f = 1 GHz, >10 MHz 载波偏置, 1 Hz 测量带宽)
出色的ACLR,3GPP FDD时典型值为+70 dB
电平可重复性非常高,为0.05 dB
输出功率高达+19 dBm (PEP), 过量程时为 + 26 dBm
标配高稳定度的参考振荡器
无与伦比的灵活性
2 x 2 MIMO ,可实时衰落
可两台仪器组合使用2×4或 4×2 MIMO
可选配高达40条衰落路径的衰落模拟器
支持EUTRA/LTE FDD 和 TDD信号产生
支持 WiMAX™ IEEE 802.16-2004/Corr1-2005、802.16e-2005 和 WiBro
四条用于 3GPP FDD的实时码道,支持HSDPA和HSUPA
数据帧可混合,一个帧内可同时包含GSM、EDGE和EGPRS2时隙(每个帧的符号率相同)
基带信号发生器带有通用编码器,可实时生成信号
任意波形发生器分为16 Msamples、 64 Msamples 或 128 Msamples三种
R&S® WinIQSIM2™ 和 R&S® WinIQSIM™仿真软件支持任意波形发生器
直观的操作
彩色显示屏的像素为800 × 600(SVGA格式)
直觉式用户界面,可显示信号流图形(框图)
通过内置瞬态记录仪显示基带信号图形
上下文感应帮助系统
产品制造的理想之选
频率和电平设置时间非常短(<2 ms)
电子衰减器在整个电平范围内频率可达6GHz
采用射频列表模式和多段波形可灵活的进行高速测量
由于将两个完整的信号发生器合在一起,机箱高度只有四个高度单位高,因而占用空间极小
